Сегодня мы предлагаем вниманию наших посетителей новый проект гаража на два автомобиля, расширенный мастерской и навесом. Отличительной особенностью данного проекта, является наличие «кукушки» над въездом в гараж, придающий фасаду гаража привлекательный вид.

Данная постройка состоит из трех частей: собственно гаража на два автомобиля, мастерской, которую можно дополнительно утеплить и навеса, под которым можно разместить дровник или зону отдыха.

Немного о конструкциях, применяемых в проекта. В качестве фундамента выбрана монолитная плита толщиной 20см. на выравнивающей песчано-гравийной подушке. Стены собраны из доски 45х150мм. Рамы усилены укосами, так как в качестве внешней/внутренней отделки планируется обшивка имитацией бруса толщиной 40мм.

Самой сложной частью проекта является стропильная система. Над мастерской и навесом стропила выполнены стандартным способом с опорой на коньковую балку и внешние стены. А вот что касается перекрытия над гаражом, то тут возникли некоторые сложности… Нужно было перекрыть пролет порядка 7м. без использования дополнительных опор.

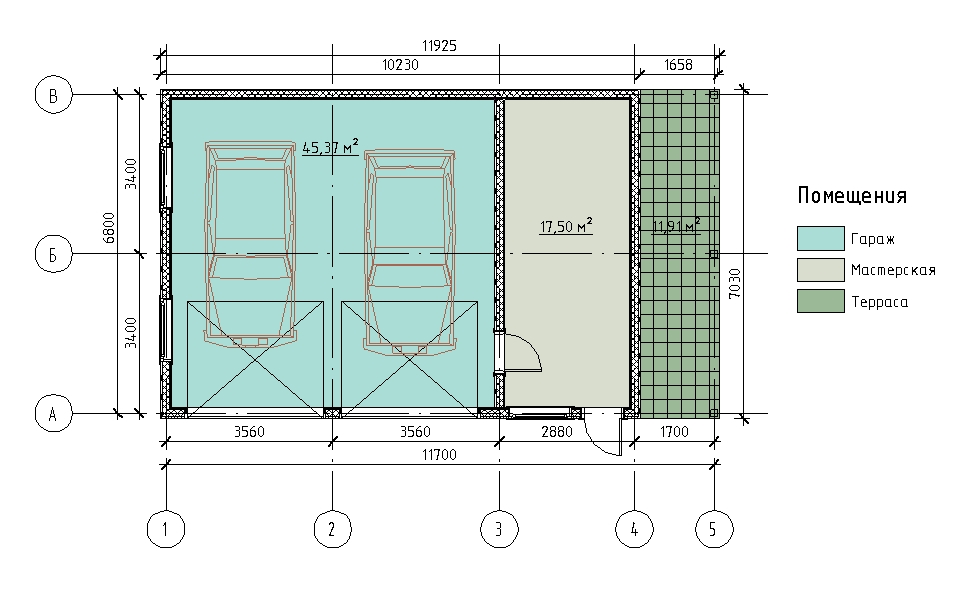

План каркасного гаража на две машины с мастерской
План каркасного гаража на две машины с мастерской

Использовать клееные балки или LVL-брус в конструкции стропильной системы не хотелось по логистическим соображениям. Выходов было два: использовать в стропильной системе три шпренгельные фермы над гаражом, что нам казалось более простым и «изящным» вариантом, или полностью собрать стропильную систему на фермах, этот вариант более дорог, как по трудозатратам так и требует большего расхода материалов, но именно его и предпочел заказчик.

Вид каркасного гаража на две машины с мастерской
Вид каркасного гаража на две машины с мастерской

В результате для перекрытия гаража были собраны 11 ферм. После установки ферм, поверх них собирается «кукушка» над въездными воротами гаража.
